JBD SP14S004 Smart BMS 40 A – 7-14S Bluetooth pentru baterii Li-ion și LiFePO₄
Sistem inteligent de management al bateriilor cu curent continu 40 A și vârf 140 A, balansare pasivă, protecții complete și monitorizare prin Bluetooth / UART. Ideal pentru e-bike, trotinete electrice și sisteme solare portabile.
Potrivit pentru baterii de 24V, 36V, 48V si 52V

In stoc

Durata de livrare: 1

Limita stoc

Adauga in cos

Cod Produs: C103-7447 Ai nevoie de ajutor? 0731 811 891 / 0731 822 933

Adauga la Favorite

Descriere
Caracteristici
Review-uri (0)

Descoperă soluţia inteligentă pentru managementul pachetelor de baterii: JBD SP14S004 este un BMS (Battery Management System) complet echipat, dedicat pentru pachete de baterii litiu-ion şi LiFePO₄ de 7 până la 14 serii (7S-14S).

📲 Link-uri descărcare

Android (mobil): JBD BMS
iOS (mobil): găsit în App Store (căutare „JBD Li-ion”)
PC (Windows): programul „JBDTools” disponibil pe pagina „Download Files” de la Jiabaida: Jiabaida BMS

Caracteristici cheie:

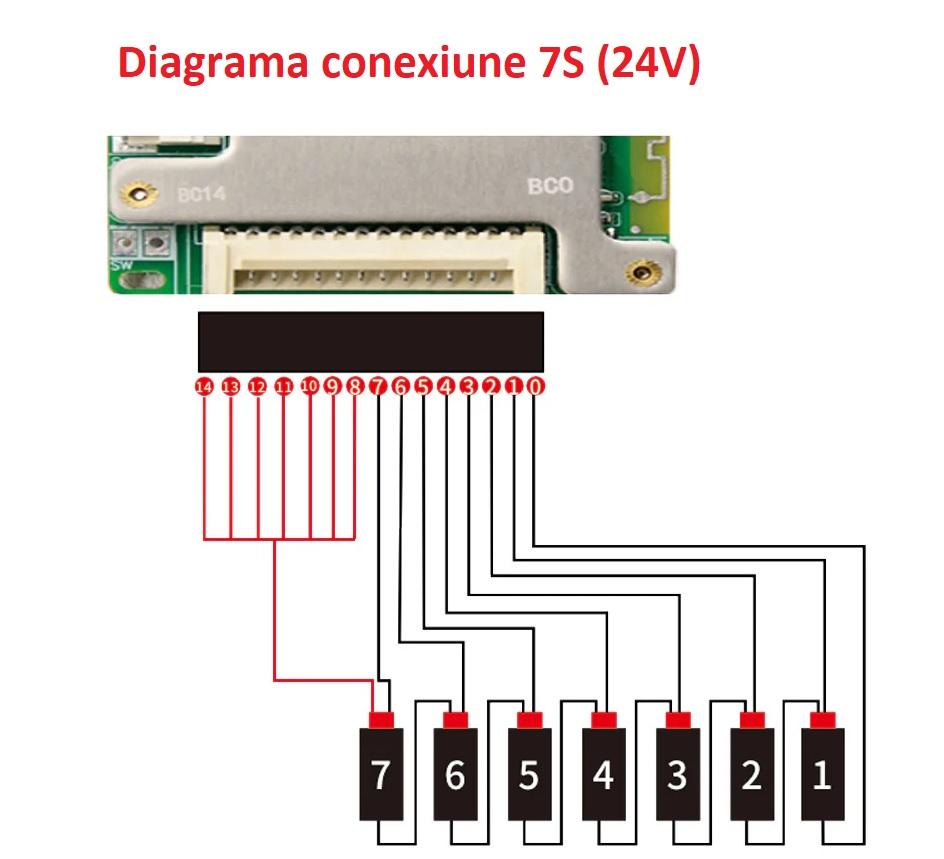

Detectează automat configuraţia între 7S şi 14S – simplificând instalarea.
Curent continuu 30A – ideal pentru aplicaţii de tip e-bike, trotinete electrice, proiecte DIY.
Compatibil cu baterii Li-ion (3,7V) şi LiFePO₄ (3,2V) – flexibil pentru tipuri diferite de celule.
Conectivitate Bluetooth şi port UART – permite monitorizarea în timp real şi ajustarea parametrilor direct de pe smartphone sau PC.
Dimensiuni compacte (~63×52×12 mm) – montare facilă în spaţii restrânse.
Senzori de temperatură incluşi (intern + extern) şi funcţii avansate de protecţie: supravoltaj, subvoltaj, supracurent, scurt-circuit.

Avantaje pentru tine:

Optimizează siguranţa şi durata de viaţă a bateriei tale – protecţie inteligentă integrată.
Control facil prin aplicaţie – monitorizezi în timp real starea pachetului, celulele, temperatura etc.
Versatilitate mare – poate fi folosit la vehicule electrice de mici dimensiuni, sistemele de stocare, kit-uri DIY.
Instalare rapidă – fişa “plug-and-play” pentru montajul într-un pachet 7-14S.

Recomandat pentru:

Constructori de pachete DIY (e-bikes, trotinete, ATV electrice)
Ateliere de recondiţionare baterii
Hobby-isti care doresc fiabilitate şi monitorizare avansată

🔋 Specificatii Tehnice de baza:

Parametru	Li-ion (3.7 V)	LiFePO₄ (3.2 V)	Observații
Număr celule suportate	7 – 14 S	7 – 14 S	Auto-detectare serie
Curent continuu descărcare	40 A	40 A	Identic hardware
Curent maxim vârf	140 A ± 30 A	140 A ± 30 A	Protecție automată
Curent scurtcircuit	560 A ± 120 A	560 A ± 120 A	Răspuns < 0.8 ms
Curent maxim încărcare	40 A	40 A	Limitat software
Consum activ	≤ 10 mA	≤ 10 mA	–
Consum „sleep”	≤ 1.5 mA	≤ 1.5 mA	Intră în repaus automat
Dimensiuni PCB	63 × 52 × 14 mm	63 × 52 × 14 mm	Identic
Temperatura de lucru	–20 °C … +75 °C	–20 °C … +75 °C	–

⚡ Protecții integrate

Parametru	Li-ion (3.7 V)	LiFePO₄ (3.2 V)	Observații / Recomandări
Tensiune nominală per celulă	3.7 V	3.2 V	Valoare chimică standard
Tensiune maximă (Overcharge)	4.25 V ± 0.03 V	3.65 V ± 0.03 V	Prag de oprire încărcare; configurabil software
Tensiune de reluare (Overcharge Release)	4.15 V	3.55 V	Tensiune la care BMS-ul reia încărcarea
Tensiune minimă (Undervoltage)	2.80 V ± 0.05 V	2.50 V ± 0.05 V	Prag de oprire descărcare; configurabil
Tensiune de reluare (Undervoltage Release)	3.00 V	2.80 V	Reluare automată după revenirea tensiunii
Tensiune balansare (Equalize On)	3.90 V	3.45 V	Activare echilibrare pasivă
ΔV balansare activă	≥ 15 mV	≥ 15 mV	Diferență minimă între celule
Curent balansare	25 – 55 mA	25 – 55 mA	Balansare pasivă, rezistivă
Curent continuu descărcare (Discharge Current)	40 A	40 A	Valoare nominală maximă de lucru
Curent maxim de vârf (Peak Current)	140 A ± 30 A	140 A ± 30 A	Timp scurt < 5 s
Curent scurtcircuit (Short-Circuit)	560 A ± 120 A	560 A ± 120 A	Protecție instantanee (< 0.8 ms)
Curent maxim de încărcare (Charge Current)	40 A	40 A	Stabilit software
Protecție supracurent la încărcare	60 A ± 5 A	60 A ± 5 A	Oprire temporară (autorecuperare ~ 30 s)
Protecție supracurent la descărcare – nivel 1	60 A ± 5 A	60 A ± 5 A	Oprire 7–13 s
Protecție supracurent la descărcare – nivel 2	140 A ± 30 A	140 A ± 30 A	Oprire 10–50 ms
Rezistență internă circuit	≤ 10 mΩ	≤ 10 mΩ	Valoare tipică PCB + MOS
Tensiune totală pachet (maximă)	4.20 × S V	3.60 × S V	În funcție de numărul de serii (7–14 S)
Mod balansare	Static + în încărcare	Static + în încărcare	Identic pentru ambele tipuri

🌡️ Protecții termice

Parametru	Li-ion	LiFePO₄	Observații
Încărcare – temperatură mare	Stop >65 °C / repornire >55 °C	Stop >65 °C / repornire >55 °C	configurabil din aplicatie
Descărcare – temperatură mare	Stop >75 °C / repornire >65 °C	Stop >75 °C / repornire >65 °C	configurabil din aplicatie
Încărcare – temperatură joasă	Stop <–10 °C / repornire >–5 °C	Stop <–10 °C / repornire >–5 °C	configurabil din aplicatie
Descărcare – temperatură joasă	Stop <–20 °C / repornire >–10 °C	Stop <–20 °C / repornire >–10 °C	configurabil din aplicatie
Protecție FET intern	Stop 90 °C / repornire 70 °C	Stop 90 °C / repornire 70 °C	Termistor integrat

📐 Dimensiuni fizice

Parametru	Valoare
Dimensiuni PCB	63 ± 0.5 mm × 52 ± 0.5 mm × 14 ± 2 mm
Greutate estimată	~ 70 g
Temperatura de operare	–20 °C … +75 °C
Umiditate admisă	5 % – 90 % RH
Tensiune atmosferică	86 – 106 kPa

🔧 Funcții și configurație

Balansare celule: pasivă 25 – 55 mA, pornire la 3.90 V, diferență minimă 15 mV
Senzori NTC: 1 intern + 1 extern
Bluetooth integrat – monitorizare în timp real prin aplicație mobilă
UART (standard) – conectare PC / modificare parametri
One-Wire Communication (STX) – opțional
Mod Sleep automat după 1 minut de inactivitate
Protecție automată și recuperare la supracurent / subtensiune
Capacitate SOC calibrabilă – integrare curent + timp
