Specificatiile tehnice: EK-B7S50A_Datasheet_V1.0

BMS EnerKey 7S pentru baterii Li-ion – 25,9V, 40A / maxim 50A

EnerKey EK-B7S50A-NTC este un BMS hardware pentru protectia bateriilor Li-ion/NCM in configuratie 7S, destinat constructiei si repararii acumulatorilor cu tensiune nominala de aproximativ 25,9V si tensiune maxima de incarcare de 29,4V.

BMS-ul monitorizeaza functionarea bateriei si asigura protectia acesteia in cazul aparitiei unor conditii precum supraincarcare, supradescarcare, supracurent sau scurtcircuit.

Modelul suporta un curent de descarcare de 40A tipic si maximum 50A, iar curentul de pornire de varf specificat de producator este de 60A.

Datorita dimensiunilor compacte si capacitatii de a gestiona curenti ridicati, modelul EK-B7S50A-NTC poate fi utilizat pentru baterii Li-ion destinate bicicletelor electrice, trotinetelor, vehiculelor electrice usoare si altor aplicatii care utilizeaza o configuratie 7S.

Potrivit pentru baterii de biciclete electrice

EnerKey recomanda acest model inclusiv pentru baterii utilizate impreuna cu motoare electrice de:

• 350W;
• 500W;
• 750W;
• 1000W.

Compatibilitatea nu trebuie stabilita insa exclusiv in functie de puterea nominala a motorului. Trebuie verificat curentul maxim solicitat de controller, precum si curentul maxim admis de celulele utilizate in baterie.

Pentru aplicatiile care functioneaza permanent aproape de limita BMS-ului recomandam alegerea unui model cu rezerva suplimentara de curent.

Protectii pentru bateria Li-ion

BMS-ul EnerKey EK-B7S50A este proiectat pentru protejarea pachetului de baterii impotriva functionarii in afara limitelor normale.

Functiile principale includ:

• protectie la supraincarcare;
• protectie la supradescarcare;
• protectie la supracurent;
• protectie la scurtcircuit;
• monitorizarea temperaturii prin senzor NTC.

In functie de protectia declansata, functionarea poate fi restabilita dupa eliminarea sarcinii externe sau conectarea incarcatorului.

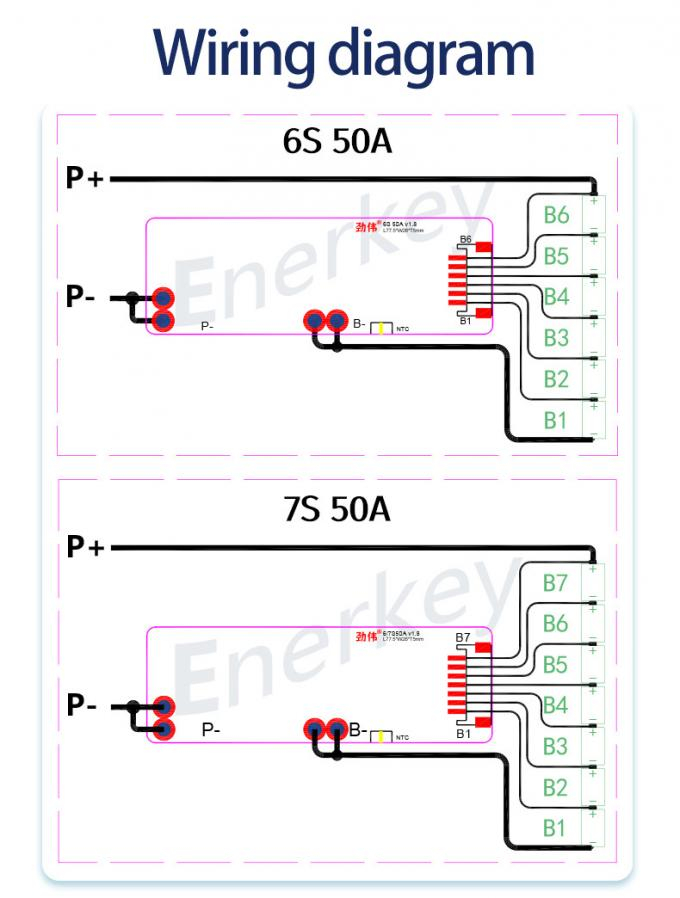

Pentru baterii Li-ion 7S / 29,4V

Acest model este destinat configuratiilor 7S Li-ion/NCM.

Pentru celule Li-ion cu tensiune nominala de 3,7V:

Configuratie: 7S
Tensiune nominala baterie: aproximativ 25,9V
Tensiune maxima de incarcare: 29,4V
Tensiune maxima/celula: 4,2V

Numarul de celule conectate in paralel poate fi ales in functie de capacitatea si curentul necesar bateriei.

De exemplu, o baterie realizata din celule 18650 poate utiliza configuratii precum 7S4P, 7S5P, 7S6P etc., cu conditia respectarii limitelor electrice ale celulelor si ale BMS-ului.

Atentie: acest BMS este destinat celulelor Li-ion/NCM. Nu trebuie utilizat ca BMS 7S LiFePO4, deoarece pragurile de tensiune si protectie sunt diferite.

Aplicatii

BMS-ul poate fi utilizat, in functie de caracteristicile sistemului, pentru:

• baterii pentru biciclete electrice;
• baterii pentru trotinete electrice;
• vehicule electrice usoare;
• baterii custom Li-ion;
• acumulatori realizati cu celule 18650;
• echipamente electrice;
• proiecte DIY;
• repararea si reconstructia bateriilor Li-ion.

Compatibilitatea trebuie verificata intotdeauna in functie de chimia celulelor, configuratia bateriei si curentul solicitat de echipament.

Specificatii tehnice

Producator: EnerKey
Model: EK-B7S50A-NTC
Tip produs: BMS / placa protectie baterie
Chimie compatibila: Li-ion / NCM
Configuratie: 7S
Tensiune nominala baterie: aprox. 25,9V
Tensiune maxima baterie: 29,4V
Domeniu tensiune de functionare B+ / B-: max. 30V
Tensiune maxima admisa P+ / P-: 40V
Curent descarcare: 40A tipic / 50A maxim
Curent de pornire de varf: 60A tipic
Protectie supracurent: 80A tipic
Protectie scurtcircuit: 80A tipic
Rezistenta circuit principal: 9 mΩ tipic / 10 mΩ maxim
Senzor temperatura: NTC
Lungime NTC: aprox. 60 mm
Temperatura de functionare: -40°C pana la +85°C
Material PCB: FR-4
PCB: 2 straturi
Dimensiuni: 77,5 x 26 x 7,3 mm
Grosime PCB: 1,6 mm

Praguri de protectie

Detectie supraincarcare/celula: 4,225V tipic
Interval detectie supraincarcare: 4,20–4,25V
Eliberare protectie supraincarcare: 4,005V tipic
Detectie supradescarcare/celula: 2,7V tipic
Eliberare protectie supradescarcare: 2,95V tipic
Protectie supracurent: 80A tipic
Interval protectie supracurent: 75–85A
Protectie scurtcircuit: aproximativ 80A tipic

Important in alegerea BMS-ului

Un BMS trebuie ales in functie de caracteristicile intregii baterii, nu doar dupa valoarea de curent inscriptionata.

Inainte de achizitie verificati:

• chimia celulelor – acest model este pentru Li-ion/NCM;
• configuratia bateriei – 7S;
• tensiunea maxima de incarcare – 29,4V;
• curentul continuu solicitat de controller;
• curentul de pornire;
• curentul maxim admis de celulele utilizate;
• sectiunea cablurilor si conexiunilor bateriei.

Pentru aplicatii cu un consum apropiat permanent de limita maxima de 50A recomandam utilizarea unui BMS dimensionat cu o rezerva mai mare de curent.
